Czujnik poziomu cieczy MAC3 to sonda zbudowana z pływaka, obciążnika i przewodu. Może być używany do wykrywania poziomu cieczy w zbiorniku; może aktywować pompę, wskaźnik, alarm lub inne urządzenie.
Wyłącznik pływakowy do kontroli poziomu jest urządzeniem umożliwiającym automatyczne załączanie lub wyłączanie. Czujnik poziomu cieczy może pracować również z alarmem czy sterownikiem. Znajduje zastosowanie do bezpośredniego sterowania pracą pomp, a także sterowanych zaworów, alarmów itp. Pomiar poziomu szamba dzięki profesjonalnej sondzie jest łatwy i pewny na lata .

Sonda poziomu cieczy- czujnik do kontroli poziomu ścieków i wody

Dzięki swojemu kształtowi praca czujnika napełnienia ścieków w szambie nie jest zakłócana przez małe zafalowania powierzchni cieczy. Sonda poziomu MAC3 pozbawiona krawędzi, posiada dobre zabezpiecze przed dostaniem się cieczy do wnętrza. Budowa i zabezpieczenia sondy poziomu MAC3 powodują , że działa długo i bez zakłóceń.
Do wyłącznika pływakowego można zamontować ciężarek balastowy, który powoduje obiążenie sondy po zalaniu sondy poziomu cieczą. Przewodowy czujnik poziomu ścieków w szambie reguluje różnicę poziomów w ten sposób, że wraz ze wzrostem odległości obciążnika od pływaka / przy czym minimum stanowi ok. 15 cm /, zwiększa się zakres regulacji poziomów.

Znajduje zastosowanie jako:

- czujnik poziomu pracy pomp przepompowni ścieków
- wyłącznik poziomu osadnika lub przepompowni na oczyszczalni ścieków
- czujnik poziomu wody na stacji uzdatniania
- sygnalizacja poziomów alarmowych wody, szamba
- czujnik poziomu szamba domowego
- czujnik poziomu wody w zbiornikach p.poż
- pomiar poziomu ścieków
- sygnalizator poziomu suchobiegu pomp lub poziomu awaryjnego

Budowa i działanie czujnika pływakowego do kontroli poziomu cieczy?

Opis dotyczy pospolitego czujnika poziomu ścieków lub wody i innych cieczy MAC3, powszechnie stosowanego na przepompowniach i oczyszczalniach.

W obudowie hermetycznej sondy pływakowej MAC3 znajduje się przełącznik krańcowy, który jest uruchamiany przez poruszającą się wewnątrz kulkę. Przechylenie czujnika pływakowego o odpowiedni kąt powoduje przesunięcie metalowej kuli i nacisk na napęd wyłącznika krańcowego. Standardowo w sondzie poziomu zamontowany jest wyłącznik z zestykiem przełączny o obciążalności ok. 15A i napięciem maksymalnym 250VAC (230 V). Sondy poziomu z wyłącznikiem krańcowym mogą sterować również elementy zasilane innym napięciem. Można bez problemu wykorzystać napięcie 12 V lub 24 V. Sonda MAC3 to popularny i powszechnie stosowany czujnik poziomu wody do zbiornika.

Pamiętaj! Czujnik pływakowy MAC możesz używać do bezpośredniego sterowania pompy do 0,75 kW

Wyłączniki pływakowe -czujniki poziomu wody są pływającymi w cieczy przełącznikami do kontroli poziomu. Pozwalają na załączenie lub wyłączenie urządzeń elektrycznych. Możemy sterować pompami, zaworami elektromagnetycznymi czy sygnalizować stany pracy lub alarmowe. Dzięki możliwości przełączenia dowolnego napięcia można wysterować bezpośrednio wejście sterownika na napięcie 12 V, 24 V lub 230 V.

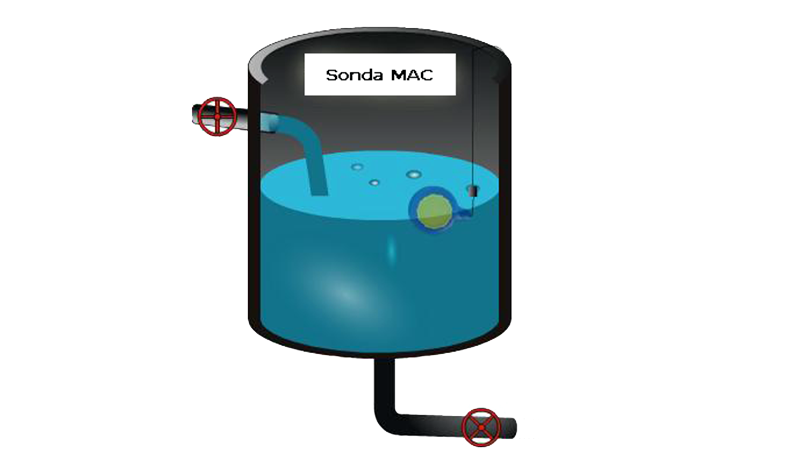

Jak działa czujnik poziomu cieczy do szamba MAC3 przedstawiają rysunki



Główną zaletą sondy poziomu MAC3 są: małe rozmiary, wysoka wytrzymałość, wysoka zdolność przełączania. Posiadają mikro przełącznik charakteryzujący się dużymi prądami przełączania. Wykonanie obudowy jako dwuściennej komory zapewnia pewność działania wewnętrznych mechanizmów. Do ustalenia punktu przełączania styków stosuje się obciążniki.

MAC3 czujnik poziomu cieczy do szamba może służyć do bezpośredniego sterowania pompą małej mocy:

- używany na oczyszczalniach ścieków,
- wersja do napełniania lub opróżniania,
- posiada specjalne zabezpieczenia przed utratą szczelności.
