Falownik LG serii iG5A
Przemienniki częstotliwości serii iG5A są następcą 3-fazowej serii iG5. Zdecydowanie nowsze rozwiązanie, ze sterowaniem bezczujnikowym wektorowym, wyposażony w wiele dodatkowych funkcji, może być wykorzystywany w wielu trudnych aplikacjach. Łatwe programowanie, konkurencyjna cena oraz kompaktowe wymiary to jego dodatkowe zalety. |
- Właściwości
- Specyfikacja

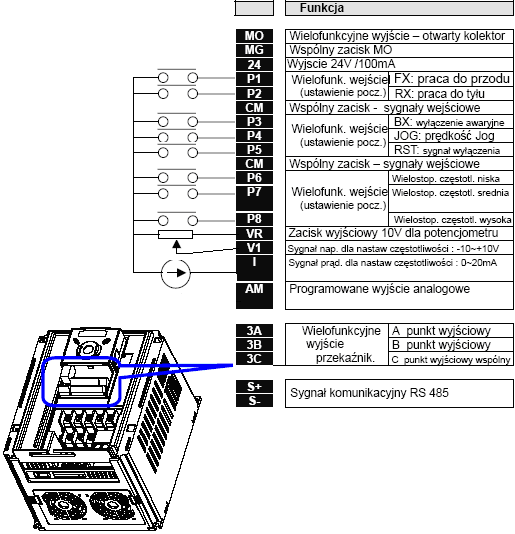

- Zaciski
- Pobierz
- Typy falowników iG5A
- Wymiary
- Schemat
Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem. Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.
Przyciski sterownicze mają najczęsciej budowę członową. Przyciski sterownicze dostarczane są jako kompletne wyroby lub w postaci członów stanowiących elementy funkcjonalne przycisku.
Budowa członowa przycisków ułatwia tworzenie odpowiednich wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych.
Przyciski sterownicze przewidziane są do wbudowania w znormalizowane otwory o średnicy Ø22, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych, bezpośrednio w korpusach maszyn i urządzeń. Część nadpulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem. Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych.Przycisk sterowniczy serii LA42 służy do załączania bądź rozłączania obwodów sterowniczych, w pulpitach maszyn, szafach sterowniczych - zasilanie 3-fazowe od mocy 0,4kW do 22kW
- zasilanie 1-fazowe od mocy 0,4kW do 1,5kW
- sterowanie bezczujnikowe wektorowe oraz U/f
- możliwość wyniesienia drugiej klawiatury na odległość do 5 metrów poza falownik
- autotuning silnika
- wbudowany moduł hamujący
- wewnętrzny regulator PID
- 150% momentu przy 0,5Hz
- wybór sygnału sterowania NPN/PNP
- 8 wejść swobodnie programowalnych
- możliwość sterowania sygnałem -10 … +10V
- dwa wyjścia cyfrowe swobodnie programowane
- wyjście analogowe 0…10V
- RS485 / ModBus RTU
- zabezpieczenie doziemne
- autorestart po zaniku zasilania lub awarii
- forsowanie momentu ręczne i automatyczne
- wiele sposobów sterowania prędkością silnika
- sterowanie 3-przewodowe, 8 prędkości krokowych itd.
- funkcja szukania prędkości
- automatyczna zmiana częstotliwości nośnej
Falowniki seria iG5A
Model (SV xxx iG5A - 4) |
004 |
008 |
015 |
022 |
040 |
055 |
075 |
|
Moc silnika |
HP |
0.5 |
1 |
2 |
3 |
5.4 |
7.5 |
10 |
kW |
0.37 |
0.75 |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
|
Dane znam. wyjściowe |
Moc [kVA] |
1.1 |
1.9 |
3 |
4.5 |
6.5 |
9.1 |
12.2 |
Prąd FLA [A] |
1.1 |
2.5 |
4 |
6 |
9 |
12 |
16 |
|
Częstotliwość |
0 ~ 400 Hz (Sterowanie wektorowe bezczujnikowe: 0 ~ 300Hz, Sterowanie wektorowe z czujnikiem: 0 ~ 120 Hz) |
|||||||
Napięcie |
3-fazowe 380 ~ 460 V |
|||||||
Dane znam. wejściowe |
Napięcie |
3-fazowe 380 ~ 460 V (? 10 %) |
||||||
Częstotliwość |
50 ~ 60 Hz (?5 %) |
|||||||
Sterowanie |
Sposób sterowania |
Sterowanie U/f, Sterowanie wektorowe bezczujnikowe, |
|
Rozdzielczość nastawy częstotliwości |
Rozdzielczość nastawy cyfrowej: 0.01 Hz Rozdzielczość nastawy analogowej: 0.06 Hz dla 60 Hz |
||
Dokładność nastawy częstotliwości |
Cyfrowo: 0.01 % max. częstotliwości wyjściowej Analogowo: 0.1 % max. częstotliwości wyjściowej |
||
Charakterystyka U/f |
liniowa, kwadratowa, użytkownika U/f |
||
Możliwość przeciążenia |
150 % prądu znamionowego przez 1 minutę |
||
Forsowanie momentu |
Ręczne forsowanie momentu lub automatyczne |
||
Praca |
Sygnały wejściowe |
Metoda sterowania |
klawiatura / Listwa zaciskowa / komunikacja poprzez RS485 / klawiatura zewnętrzna |
Nastawa częstotliwości |
Analogowo: 0 ~ 10V; -10V~10V lub 4 ~ 20mA Cyfrowo: Klawiatura |
||
Sygnał startu |
Sygnał pracy do przodu i tyłu (wybór NPN/PNP) |
||
Praca krokowa |
Nastawa do 8 prędkości krokowych oraz 8 czasów przyspieszania i hamowania (0 ~ 6000s.) przy użyciu wejść wielofunkcyjnych |
||
Stop awaryjny |
Natychmiastowe odcięcie napięcia na wyjściu falownika |
||
Częstotliwość nadrzędna |
Wybór prędkości nadrzędnej na wejściu falownika |
||
Sygn. wyjściowe |
Funkcje pracy |
Poziom detekcji częstotliwości, Alarm przeciążenia, Utknięcie, Zbyt wysokie i niskie napięcie, Przegrzanie falownika, Praca, Zatrzymanie, Prędkość stałą, By-pass falownika, Szukanie prędkości, Praca krokowa, Praca sekwencyjna |
|
Wyjście błędu |
Przekaźnik wyjściowy (30A, 30C, 30B) – AC250V 1A, DC30V 1A |
||
Parametry wyjściowe
|
Częstotliwość wyjściowa, Prąd wyjściowy, Napięcie wyjściowe, Napięcie szyny DC – jedno do wyboru (wyjście: 0 ~ 10V) |
||
Funkcje |
Hamowanie prądem stałym, Ograniczenie częstotliwości, Omijanie częstotliwości, funkcja drugiego silnika, Kompensacja poślizgu, Ochrona przed zmianą kierunku, Autorestart, By-pass falownika, Autotuning, Regulator PID |
||
Ochrona |
Wyłączenie awaryjne |
Zbyt duże i niskie napięcie, Przeciążenie, Otwarty bezpiecznik, Zwarcie doziemne, Przegrzanie falownika, Przegrzanie silnika, Brak fazy na wyjściu, Błąd zewnętrzny, Błąd komunikacji, Utrata sygnału zadającego, Błąd sprzętowy |
|
Alarm falownika |
Ochrona przed utykiem, Alarm przeciążenia, Błąd czujnika temperatury |
||
Autorestart |
Możliwość do 10 prób autorestartu |
||
Klawiatura |
Wartości wyświetlane |
Częstotliwość wyjściowa, Prąd wyjściowy, Napięcie wyjściowe, Nastawa częstotliwości, Prędkość pracy, Napięcie szyny DC |
|
Błędy wyświetlane |
Pamięć błędów i awarii ( do 5 ostatnich ) przechowywana przez falownik |
||
Seria iG5A – zasilanie 1-fazowe
| TYP | Moc wyjściowa | Prąd wyjściowy |
| SV004iG5A-1 | 0,4 kW | 2,5 A |
| SV008iG5A-1 | 0,75 kW | 5,0 A |
| SV015iG5A-1 | 1,5 kW | 8 A |
Seria iG5A – zasilanie 3-fazowo
| TYP | Moc wyjściowa | Prąd wyjściowy |
| SV004iG5A-4 | 0,37 kW | 1,1 A |
| SV008iG5A-4 | 0,75 kW | 2,5 A |
| SV015iG5A-4 | 1,5 kW | 4 A |
| SV022iG5A-4 | 2,2 kW | 6 A |
| SV040iG5A-4 | 4 kW | 9 A |
| SV055iG5A-4 | 5,5 kW | 12 A |
| SV075iG5A-4 | 7,5 kW | 16 A |
| SV110IG5A-4 | 11 kW | 24 A |
| SV150IG5A-4 | 15kW | 30A |
| SV185IG5A-4 | 18,5kW | 39,0 A |
| SV220IG5A-4 | 22 kW | 45,0 A |
