Kontaktronowy kontroler poziomu wody czujnik poziomu cieczy
Regulowana zmiana poziomu cieczy w podwójnym przełączniku pływakowym ze stali nierdzewnej.
Zmiana poziomu wody poprzez regulację położenia kontaktronów i pływaków.
Czujnik poziomu ze stali nierdzewnej, 2x NO lub NC ( zamiana funkcji styku odbywa się przez okręcenie pływaka o 180 stopni)
Pomiar poziomu wody w przemyśle, gospodarstwie domowym lub rolnym za pomocą regulowanej sondy o długości 20cm
Uwaga!
Zalecamy !
W związku z przepięciami i wahaniami napięcia w sieci energetycznej łatwo może dojść do uszkodzenia kontaktronu. Zalecamy do korzystania z elektronicznych sterowników kontroli poziomu. Sterowniki tego typu dostarczają napięcie bezpieczne ok. 8 V do sondy (styku kontaktronu). Sterownik ma możliwość podłączenia czujnika MIN. oraz MAX. lub tylko jeden z nich. Przekaźnik ma zdolność sterowania dowolnym urządzeniem za pomocą styków. Do styku można podłączyć napięcie 12 V, 24 V czy 230 V oraz każde inne max. do 250 V. Zasilanie elektronicznego sterownika odbywa się napięciem sieci 230 V AC. Symbol naszych przekaźników to; sonda-prk, kod produktu 10290 lub 23843. Można je odszukać w towarach powiązanych lub po kodzie produktu.
Schemat podłączenia sond poziomu do elektronicznego sterownika
Sonda poziomu do gorącej wody wykonana jest z wykorzystaniem czujnika kontaktronowego. Pływak wykonany jest ze stali nierdzewnej. Przełącznik pływakowy można wykorzystać np. do kontroli zbiorników basenowych, p.poż lub innych. Sonda poziomu jest szeroko stosowana w elektronicznych, elektrycznych projektach sterownia poziomem. Długość sondy wynosi 20 cm ( 200mm).

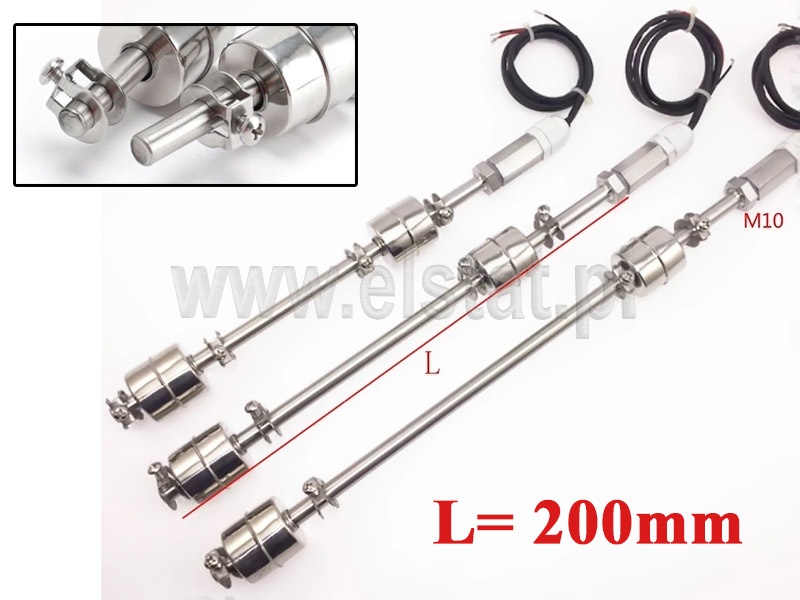

Wymiary
sondy pływakowej 200mm
Charakterystyka techniczna regulowanej sondy poziomu
Opis sondy poziomu z
regulowanymi poziomami:
Przełącznik pływakowy posiada prostą konstrukcję
która zapewnia w łatwy sposób ustawić regulowany poziomu cieczy.
Nie posiada złożonego obwodu elektrycznego który nie
zostanie zakłócony, o ile wybór materiału, cieczy,
ciśnienia lub
temperatury
będą dostosowane do parametrów tecznicznych naszej
sondy.
Wszechstronność tego pionowo zamontowanego podwójnego czujnika
poziomu oznacza, że można go zainstalować na górze zbiornika.
Znajdziemy je w stacjach uzdatniania wody, w maszynach do
odwadniania, zakładach chemicznych i innych dziedzinach kontrola
poziomu wody wraz z sygnalizacją alarmu
przekroczenia poziomu górnego lub dolnego.
Jak działa 200mm sonda poziomu z regulacją pływaków ?
Czujnik poziomu wyposażony został w pływaki unoszone przez podnoszący się poziom cieczy. Wewnątrz rurki zamontowano wyłączniki kontaktronowe, które zostają uruchomionye przez magnes. Magnes znajdujący się w pływaku jest zamocowany w położeniu które możemy. Rozwiązania takie daje możliwość zamiany o 180 stopni pływaka co będzie skutkowało zmianą funkcji styku na odwrotną ( NO - normalnie otwarty lub NC - normalnie zamknięty)
Zasada działania 200mm sondy poziomu z regulowanymi nastawami
poziomu
Pływaki są wykonane jest ze stali nierdzewnej 304, pierścień
zabezpieczający wykonany jest z materiału 316L, a przełącznik
kontaktronowy to szklana rurka ze stykiem NO wyzwalana polem magnetycznym (
magnesem znajdującyn się w
pływaku).
Wysokie napięcie oznacza, że przełącznik pływakowy może być używany
przy zasilaniu:
Zestawienie danych czujnika poziomu 200mm:
| Moc znamionowa: | 50W |
| Max. napięcie przełączania: | 230V AC * |
| Max. prąd przełączania: | 0,5A |
| Napięcie przebicia: | 250V AC |
| Max. prąd pracy: | 1,5A |
| Max opór wejściowy (nie dotyczy przewodów): | 100 mOhm |
| Temperatura pracy: | -30 ~+125 °C |
| Długość przewodów: | 30cm |
| Materiał: | stal nierdzewna SUS304 |
Skok pływaków regulowany ok. 10mm
*
Zalecenie:
UWAGA! Minimalna ochrona dla sondy
poziomu
Koniecznie każdorazowo przy sterowaniu napięciem
stałym ( np. 24VDC) urządzenia w których powstaje samoindukcja
-
przekaźniki, zawory, cewki, itp. należy stosować układy antyprzepięciowe, minimum diody.
Schemat podłączenia diody dla napięć stałych DC
Zabezpieczenie diodą prostowniczą
UWAGA !
Podłączenie diody przeciwnie spolaryzowanej - ważne
Dla napięcia zmiennego przedstawiamy, na poniższym rysunku, schemat podłączenia warystora dla zabezpieczenia przed
przepięciami występującymi w sieci 230V.
Schemat podłączenia warystora dla napięcia
AC
Zabezpieczenie czujnika warystorem na 275V
UWAGA !
Podłączenie przy zasilaniu prądem zmiennym AC
Pakiet dostawy
zawiera:
Sonda poziomu 20cm pionowa -
przełącznik ze stali nierdzewnej z dwoma pływakami i nastawianymi
poziomami- 1szt
