Wielofunkcyjny przekaźnik czasowy; 10 funkcji; 0,1s÷990h; 1x styk przełączny; 230VAC; DIN

Opóźnione zadziałanie (A) - po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie wyłączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik R zostaje na stałe załączony. Rozpoczęcie kolejnego cyklu pracy możliwe jest po wyłączeniu i ponownym podaniu napięcia zasilającego.

Odmierzanie czasu zadziałania (b) - po załączeniu zasilania U przekaźnik wykonawczy R zostaje załączony i pozostaje w tym stanie przez czas T. Po upływie czasu T przekaźnik R zostaje na stałe wyłączony. Rozpoczęcie kolejnego cyklu pracy możliwe jest po wyłączeniu i ponownym podaniu napięcia zasilającego.

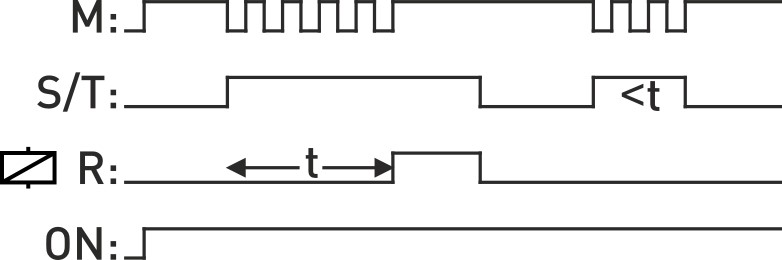

Opóźnienie zadziałania uruchamiane stykiem wyzwalającym S/T (C)

Gdy na wejście T zostanie podany stan dodatni rozpoczyna się odliczania opóźnienia. Przekaźnik po zakończeniu odliczanego czasu zwłoki zostanie uruchomiony. Wyłączenie przekaźnika następuje po zabraniu sygnały sterującego z wejścia T. Przekaźnik jest wyłączony.
Jeśli sygnał T jest wyłączone podczas opóźnienia ( czas mniejszy od nastawionego opóźnienia), to proces opóźnienia zostanie zatrzymany i wyczyszczony (wyzerowany).

-d- Opóźnienie wyłączenia przekaźnika

Przekaźnik zostanie włączony, gdy na wejście T zostanie podany sygnał. Odmierzanie czasu rozpocznie się dopiero po zaniku sygnału sterującego T. Po zakończeniu odmierzania czasu wyjścia przekaźnika zatrzymują się ( przekaźnik zostanie wyłączony).
Jeśli sygnał T jest wyłączone podczas opóźnienia to nie powoduje przerwania procesu.

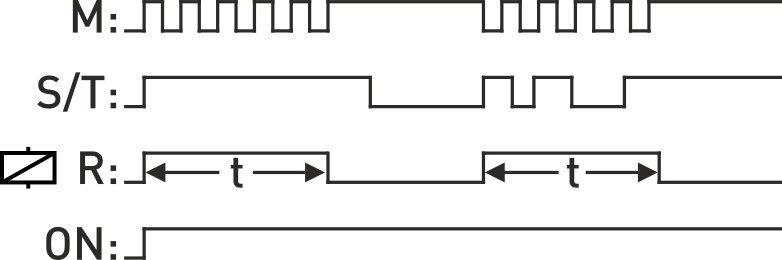

-E- Pojedyńczy impuls na wejściu sterującym, sterowanie krawędzią, zboczem narastającym

Przekaźnik jest załączony, gdy sygnał T jest włączony, jest podany impuls. Przekaźnik działa natychmiast przez nastawiony czas. Przekaźnika zatrzymują się po zakończeniu odliczania.
Jeśli sygnał T jest wyłączone podczas opóźnienia to proces opóźnienia nie zostanie zatrzymany (wystarczy tylko impuls do rozpoczęcia odliczania).

-F- Pojedyńczy impuls na wejściu sterującym, sterowanie krawędzią, zboczem opadającym

Przekaźnik jest wyłączony, gdy sygnał T jest włączony, kontynuuje czekanie. Gdy sygnał T zostanie wyłączony (zbocze opadnie), przekaźnik zostanie załączony na nastawiony czas. Wyjście przekaźnika zatrzymują się po zakończeniu odmierzania czasu ( przekaźnik zostanie wyłączony).
Jeśli sygnał T Jest wyłączone podczas opóźnienia, to nie spowoduje przerwania pomiaru czasu. Do rozpoczęcia odliczania wystarczy tylko impuls zbocza opadającego.

-G- Opóźnienie włączenia (ON) i opóźnienie wyłączenia (OFF) ze sterowaniem- praca cykliczna.

Gdy sygnał sterujący T jest włączony, rozpoczyna się opóźnienie. Przekaźnik po zakończeniu odmierzania czasu OFF zostaje włączony i zapala się dioda LED. Symbol M jest włączony na stałe.

Kiedy sygnał T zostanie wyłączony, zostaje odliczany czas ON. Przekaźnik zostanie wyłączony po zakończeniu odmierzania czasu pracy (ON).

Jeśli sygnał T jest wyłączone podczas opóźnienia OFF to proces, opóźnienie zostanie zatrzymany i doliczana nastawa zostanie wyczyszczona.

-H- Sterowanie impulsami przez wejście T

 Gdy sygnał T jest włączony (wysterowany), przekaźnik działa natychmiast przez czas ON. Przekaźnik zatrzymuje się po odmierzeniu czasu ON. Gdy sygnał T jest zostanie wyłączony, przekaźnik załączy się natychmiast na czas OFF. Po odmierzeniu czasu OFF przekaźnik zostaje zatrzymany- wyłączony.
Jeśli sygnał T jest wyłączony podczas opóźnienia, to nie spowoduje on przerwania pomiaru czasu.

-L- Praca naprzemienna rozpoczynająca się od załączenia styku (t=ton oraz toff; załącz/wyłącz )

Po podaniu na przekaźnik czasowy napięcia następuje natychmiastowe załączenie przekaźnika na czas pracy ON. Rozpoczyna się odmierzanie czasu „ton”.

Wyjścia przekaźnika zostanie wyłączone po zakończeniu odmierzania nastawionego czasu ON. Po wyłączeniu następuje odliczanie czasu OFF. Rozpoczyna się ponowne opóźnienie toff. Przekaźnik jest wyłączony ( czas wyłączenia OFF). Przekaźnik czasowy działa w pętli nieskończonej.
Jeśli sygnał T nie ma wpływu na działanie.

-n- Praca naprzemienna sterowana sygnałem zewnętrznym T (t=ton oraz toff; załącz/wyłącz )

Po podaniu na wejście sterujące T sygnału, następuje natychmiastowe załączenie przekaźnika. Rozpoczyna się odmierzanie czasu „ton”. Przekaźnik zatrzymuje się po zakończeniu odmierzania nastawionego czasu ON. Po wyłączeniu następuje odliczanie czasu OFF. Rozpoczyna się ponowne opóźnienie toff. Przekaźnik wyjścia jest wyłączony. Przekaźnik czasowy działa w pętli nieskończonej.
Jak sygnał T ma wpływ na działanie.
Jeśli sygnał T jest wyłączony podczas opóźnienia to proces opóźnienia zostanie zatrzymany i wyczyszczony, a przekaźnik zatrzymany, wyłączony.
