Indukcyjne czujniki zbliżeniowe
TIA-24 są elementami automatyki i sterowania, służącymi do precyzyjnego
określania położenia ruchomych metalowych części maszyn. Czujniki
charakteryzują się dużą pewnością działania i niezawodnością. Czujniki TIA-24
stosuje się w układach automatyki prądu przemiennego (24 – 48VAC).
Dwustanowe bezstykowe wyjścia czujników umożliwiają bezpośrednią współpracę
z przekaźnikami, stycznikami i elektrozaworami. Czujniki
po zbliżeniu metalu włączają (wyjście Z -
NO) lub wyłączają (wyjście R – NC) prąd w obciążeniu dołączonym
szeregowo z czujnikiem do źródła zasilania.
W stanie nie przewodzenia w obwodzie obciążenia płynie niewielki prąd szczątkowy, a w stanie
wysterowania na wyjściu czujnika istnieje małe napięcie szczątkowe.
Wysterowanie obwodu wyjściowego
czujnika jest sygnalizowane diodą LED. Uzyskany
w procesie hermetyzacji stopień ochrony IP
67 umożliwia pracę czujników w trudnych warunkach środowiskowych, przy dużym
zapyleniu i wilgotności. Czujniki
produkowane są z przewodem wyjściowym o
standardowej długości 2mb (na zamówienie inne długości przewodu).
OBUDOWY

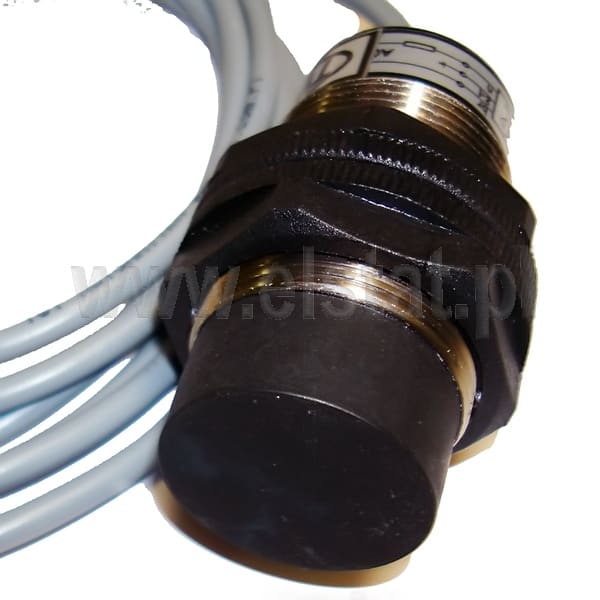

Czujniki indukcyjne TIA-24
posiadają cylindryczne, gwintowane (M18x1,
M30x1,5) obudowy, wykonane z mosiądzu pokrytego niklem, przystosowane do łatwego
montażu i mocowania przy użyciu nakrętek.
- czujniki z
krytym czołem w obudowie do wbudowania w
metal na równo z czołem,
- czujniki z wysuniętym
czołem z obudowy do wbudowania w metal z pozostawieniem wolnej przestrzeni
wokół czoła czujnika.
WSPÓŁCZYNNIKI
KOREKCYJNE
Oddziaływanie
metalu na czujnik zależy od rodzaju zbliżanego metalu. W danych katalogowych
podane są nominalne
strefy działania
sn dla stali. Dla innych metali
strefa działania ulega skróceniu i można ją
określić wg współczynników korekcyjnych: chrom-nikiel x 0,95, mosiądz
x 0,55, aluminium x 0,5, miedź x 0,4
