Odpowiedniki wyłacznika krańcowego Z-15GQ22-B -> Z-15G1308
Styk przełączny
Styk przełączny NO/ NC ze wspólnym biegunem
Temperatura pracy do +80°C
Charakteryzują się bardzo dobrymi parametrami
elektrycznymi i solidną obudowę izolacyjną zawierającą zespół styków
przełącznych.
Przeznaczone do pracy w układach sterowniczych, kontrolnych i
zabezpieczających.
Parametry elektryczne:
- 15A, 250 VAC
- 10A,
500 VAC
Wymiary korpusu bez elementów napędowych i
wyprowadzeń:
- długość 49,2mm
- szerokość 17,45mm
- wysokość
24,2mm
|
Dane szczegółowe | |
|---|---|
| Nazwa | Mikroprzełącznik |
| Symbol | Z-15GQ22-B |
| Rodzaj głowicy | trzpień z rolką |
| Długość dźwigni / wysokość trzpienia | 33,4mm |
| Konfiguracja wyjścia | 1NO+1NC wspólny pin |
| Sposób przełączania | szybkie |
| Montaż przełącznika | przykręcany |
| Montaż przewodu | śrubowy |
| Prąd styków | 15A |
| Napięcie przełączane | 250V |
| Wymiary korpusu | 49,2x17,5x24,2mm |
| Klasa szczelności | nieokreślona |
| Producent | Howo |
| Certyfikaty | brak |
Opis Parametry Typ krańcówki Z15G1308 OF 250—350g RF min. siła nacisku do
przełączenia ok. 200g PT max. ok.2mm OT min. 3.58mm MD max. 0.05mm OP 33.4±1mm
Seria/Symbol
Odpowiedniki
Opis
Z-15G-B
mikroprzełącznik bez dzwigni z trzpieniem f
2,3 mm
Z-15GD-B
mikroprzełącznik bez dzwigni z
trzpieniem
f 7,15 mm
Z-15GQ-B
mikroprzełącznik z trzpieniem f 8,35 mm
i
dodatkowym mocowaniem
Z-15GQ22-B
Z15G1308
mikroprzełącznik z rolką podłużną f 12,7
mm
i dodatkowym mocowaniem
Z-15GQ21-B
Z15G1318
mikroprzełącznik z rolką poprzeczną f 12,7
mm
i dodatkowym mocowaniem
Z-15HW78-B
mikroprzełącznik z dźwignią (w postaci pręta
ze stali nierdzewnej) R110 mm
Z-15GW-B
mikroprzełącznik z dźwignią R63,5
mm
Z-15GW2-B
Z15G1703
mikroprzełącznik z dźwignią R48,5 mm z rolką
podłużną f 9,5 mm
Z-15GW22-B
Z15G1704
mikroprzełącznik z dźwignią R26,6 mm z rolką
podłużną f 9,5
mm
Tabela wyłączników krańcowy serii Z15 różnych
producentów
Pokazane wyróby są równoważne lub mogą zastąpić elementy innych
producentów
| Typ/Zamiennik | Opis | Zdjęcie | Wymiary |
|
Z-15G-B Z15G1300 |
mikroprzełącznik bez dzwigni z trzpieniem f 2,3 mm |  |
 |
| wymiar Z15-G1300 | |||
|
Z-15GL255-B Z15G1303 |
mikroprzełącznik z dźwignią R46,0 mm |  |
 |
| wymiar Z15-G1303 | |||
|
Z-15GS-B Z15G1305 |
mikroprzełącznik z wypustem L= 13 mm) |  |
 |
| wymiar Z15-G1305 | |||
|

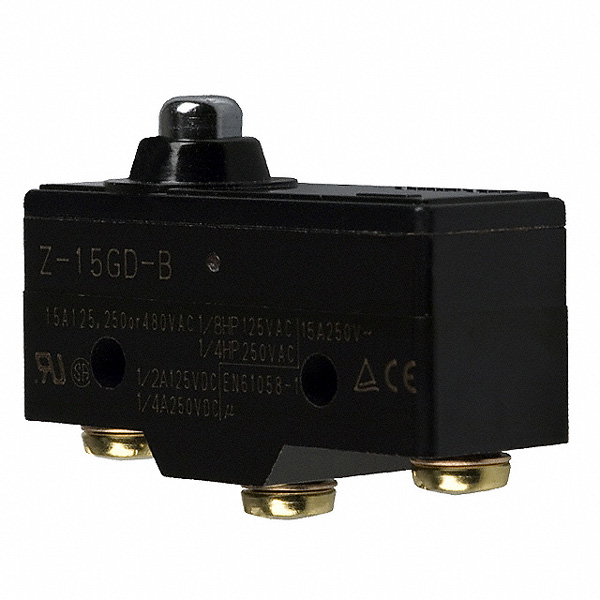

Z-15GD-B Z15G1306 |
mikroprzełącznik z trzpieniem f 8,35 mm L= 4 mm i dodatkowym mocowaniem |
 |
 |
| wymiar Z15-G1306 | |||
|
Z-15GQ-B Z15G1307 |
mikroprzełącznik z trzpieniem f 8,35 mm i dodatkowym mocowaniem |
 |
|
| wymiar Z15-G1307 | |||
|
Z-15GQ22-B Z15G1308 |
mikroprzełącznik z rolką podłużną f 12,7 mm i dodatkowym mocowaniem |
 |
 |
| wymiar Z15-G1308 | |||
|
Z-15GQ21-B Z15G1318 |
mikroprzełącznik z rolką poprzeczną f 12,7 mm i dodatkowym mocowaniem |
 |
 |
| wymiar Z15-G1318 | |||
|
Z-15GW-B Z15G1701 |
mikroprzełącznik z dźwignią R63,5 mm |  |
 |
| wymiar Z15-G1701 | |||
|

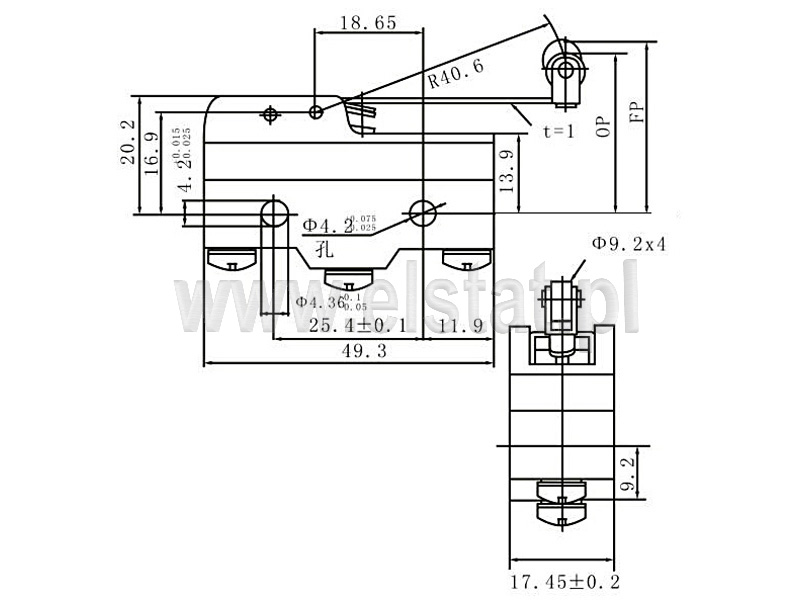

Z-15GW2-B Z15G1703 |
mikroprzełącznik z dźwignią R48,5 mm z rolką podłużną f 9,5 mm |  |
 |
| wymiar Z15-G1703 | |||
|

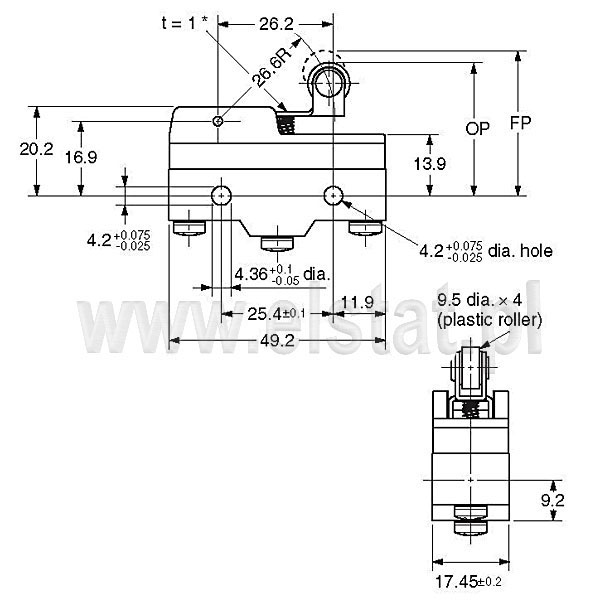

Z-15GW22-B Z15G1704 |
mikroprzełącznik z dźwignią R26,6 mm z rolką podłużną f 9,5 mm |  |
 |
| wymiar Z15-G1704 | |||
|

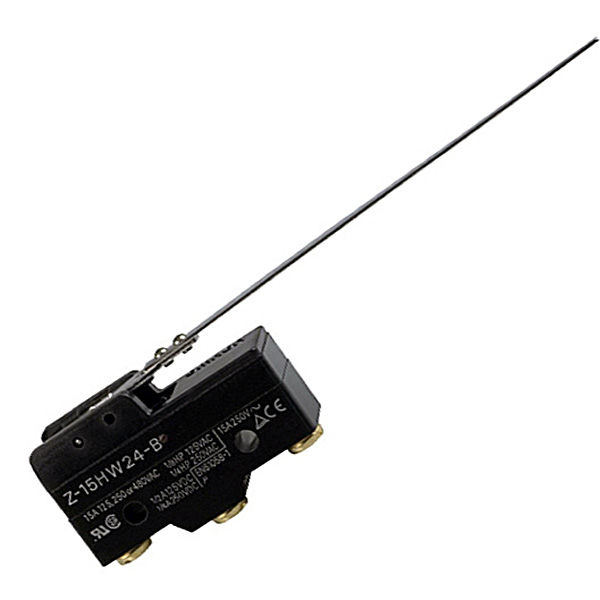

Z-15HW24-B Z15G1705 |
mikroprzełącznik z dźwignią L= 120 mm |  |
 |
| wymiar Z15-G1705 | |||
|
Z-15GW2277-B Z15G1744 |
mikroprzełącznik z dźwignią R26,6 mm z rolką podłużną f 9,5 mm z podwójną rolką łamaną przy powrocie |  |
 |
| wymiar Z15-G1744 |
