AH-8108 - Wyłącznik krańcowy
Seria wyłączników krańcowych typu AH,
przeznaczonych do pracy w układach sterowniczych, kontrolnych i
zabezpieczających.
Znajdują zastosowanie w obrabiarkach, maszynach, osprzęcie
technologicznym, urządzeniach dźwigowo - transportowych, itp.
Główne elementy
obudowy wykonane ze stopu zawierającego aluminium, natomiast pokrywa z
wytrzymałego tworzywa sztucznego.
Mocowanie wyłącznika ułatwiają wykonane w
obudowie cztery otwory z gwintem M5.
Wyłącznik wyposażony w elastyczną
dławnicę z odgiętką.
|
Producent |
|
|
Gwarancja |
|
|
Typ czujnika |
|
|
Rodzaj głowicy |
|
|
Konfiguracja wyjścia |
|
|
Prąd maksymalny |
|
|
Napięcie pracy maks. |
|
|
Wymiary |
|
|
Klasa szczelności |
|
Rozstaw otworów monrazowych 56x21mm. Otwory fi = 5mm
| Parametry elektr. | : 5 A 125 VAC lub 250 VAC |
| Styki zwierne i rozwierne | : 1 NO + 1 NC |
| Rezystancja styków max. | : 25 mΩ |
| Rezystancja izolacji min. | : 100 MΩ |
| Trwałość mechaniczna | : min. 1 000 000 łączeń |
| Trwałość elektryczna | : min. 100 000 łączeń |
Wymiary
|
Typ czujnika krańcowego |
wyłącznik krańcowy serii AH |
|
Prąd pracy maks. |
5 A |
|
Napięcie pracy maks. |
250 V AC |
|
Konfiguracja wyjścia |
NO + NC |
|
Wymiary zewnętrzne |
28 x 28 x 64 mm |
|
Klasa szczelności |
IP64 |
| Tabela wyłączników krańcowy serii
ME, AH, TE różnych producentów Pokazane wyróby są równoważne lub mogą zastąpić elementy innych producentów | ||||
| Zdjęcie |
Typ Odpowiednik |
Opis | Wymiary | |
 |
ME-8104 AH-8104 |
dźwignia R 30mm, rolka Ø18mm |
wymiary ME8104 | |
 |
ME-8107 AH-8107 |
pręt regulowany o długości R 30-118mm |
wymiary ME8107 | |
 |
ME-8108 AH-8108 AZ-8108 |
dźwignia regulowana R 20-72mm, rolka Ø18mm |
wymiary ME8108 | |
 |

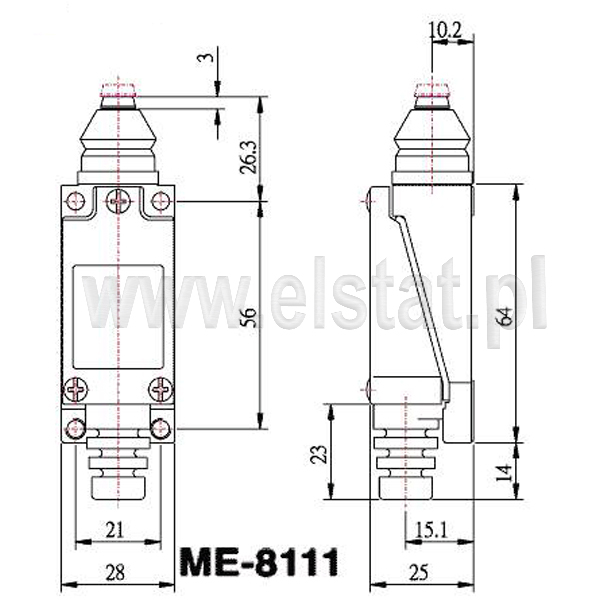

ME-8111 AH-8111 |
trzpień 6,8mm |
wymiary ME8111 | |
 |
ME-8112 AH-8112 |
rolka metalowa podłużna Ø12,4mm |
wymiary ME8112 | |
 |
ME-8166 AH-8166 |
sprężyna o długości całkowitej 60mm |
wymiary ME8166 | |
 |
ME-8169 AH-8169 |
sprężyna o długości całkowitej 80mm |
wymiary ME8169 | |
 |
ME-9101 AH-9101 |
sprężyna o długości całkowitej 80mm |
wymiary ME9101 | |
